지금 거주하고 있는 집의 보일러가 대성쎌틱 SSP+모델의 가스보일러인데 입주했을 때부터 보일러 온도조절기가 말썽이었다.



교체 전의 DSR-550A 조절기. 기능선택 다이얼은 온돌을 가르키고 있으나 실온이 선택되어 있다.

위 사진에서 보이는 기능선택 다이얼과 온도조절 다이얼이 고장이나서 선택이 제대로 되지 않는다는 것이다.



이리저리 돌리다가 보면 얻어걸릴때도 있었지만, 집안에 사람이 없는 동안 제멋대로 동작하여 터무니 없는 난방비가 나올 수 있을것 같아 교체를 결심했다.



해당 모델의 온도조절기(DSR-550A)를 검색해보니 동일한 문제가 많은 가구에서 나타나고 있는것을 확인했다.



저 다이얼 내부에 아래 사진과 같은 가변저항(Potentiometer)이 들어가는데 이 부품이 고장나서 발생하는 문제다.
(부품 가격이 500원이면 충분히 살 정도로 저렴한데, 더더욱 저렴한 부품이 들어갔나 보다.)

가변저항( Potentiometer)

나와 같은 문제점을 겪은 분들 중 위 부품만 따로 구해서 교체해서 사용하시는 분도 있었다. 필자도 이렇게 할려다가 인두기도 없고, 흡입기도 없어서 그냥 돈주고 새로 샀다.

DR-240은 설치 후 통신방식 설정만 바꿔주면 지금 보일러 SSP+에 호환이 된다.

인터넷에서 주문해서 이틀만에 받은 DR-240 온도조절기. 그나마 다이얼이 하나라서 다행.

교체 전 보일러 전원 플러그를 뽑아 전원을 차단 후, 기존 온도조절기를 제거한다.



벽에 붙어있는 월패드나 인터폰 등이 그렇듯 온도조절기도 위방향으로 밀면 쉽게 분리된다.

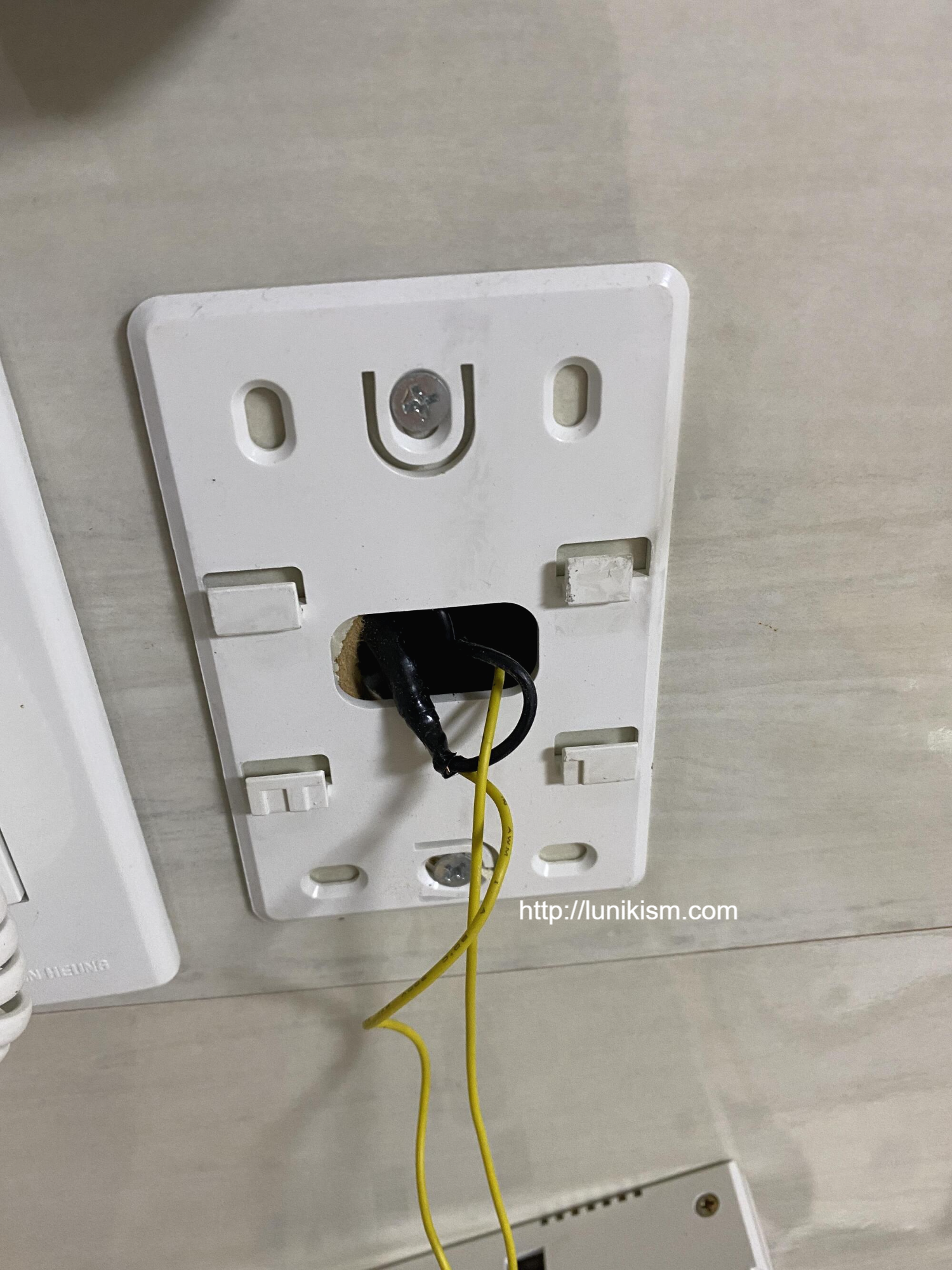

기존 조절기의 마운트가 호환되지 않아 기존 마운트를 제거하고 해당 나사못 자리 그대로 새로운 조절기의 마운트를 부착했다.



온도조절기의 배선에 색상 구분이 없다면, 극성이 없는 타입이다.



배선도 잘 연결해주고(모자튜브를 이용하는게 정석이나, 없으므로 절연테이프를 감았다.) 구멍안으로 선을 밀어 넣어 정리를 해준다.

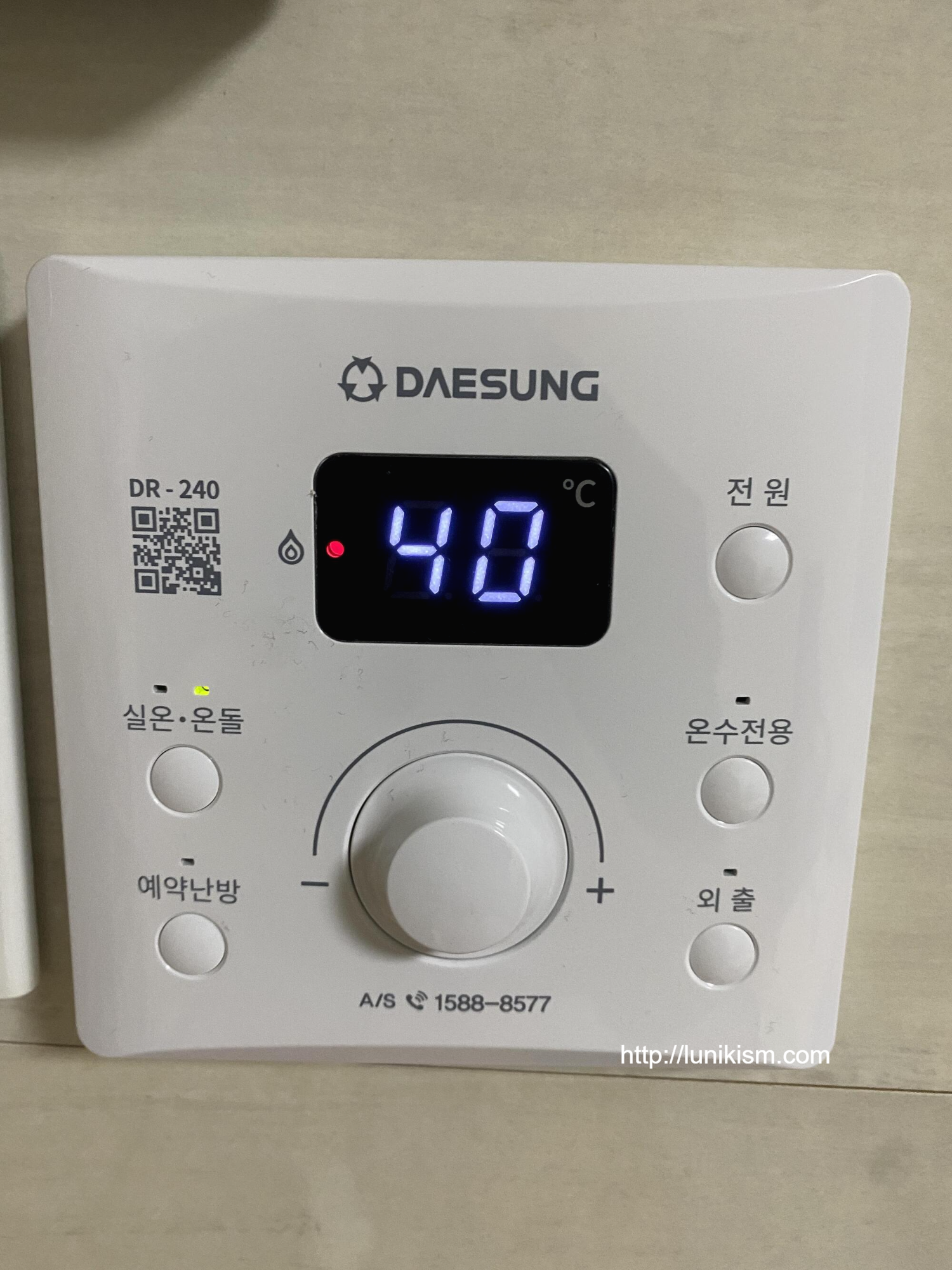

새롭게 교체한 DR-240 온도조절기, 정상작동한다.

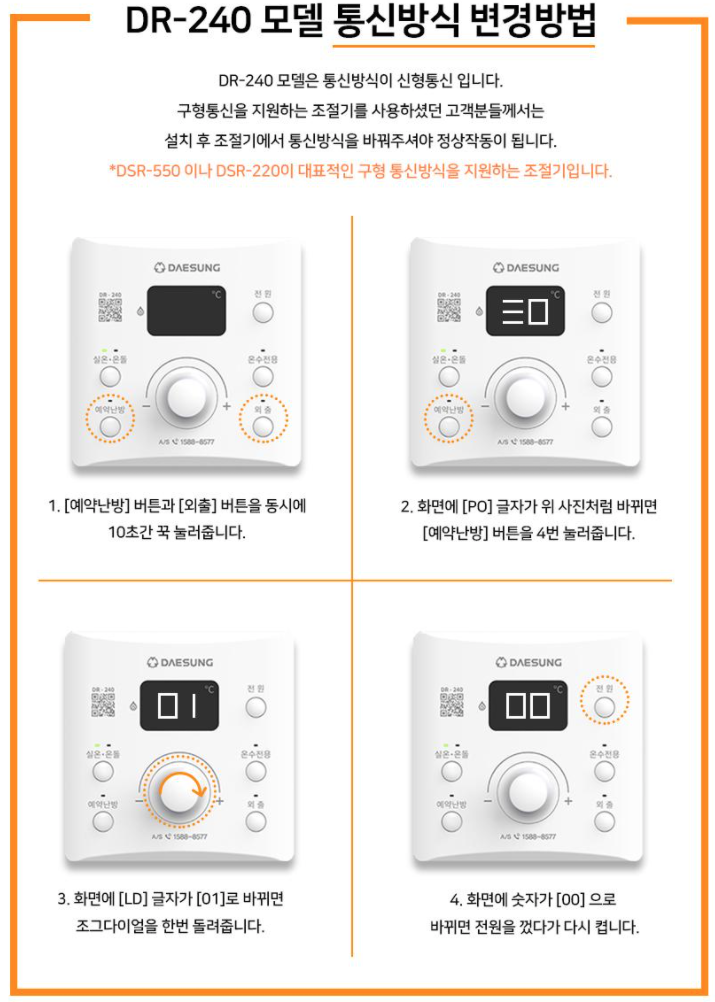

DSR-550A 온도조절기에서 DR-240 온도조절기로 교체했을 경우 통신방식 설정을 변경해줘야 한다.



아래 내용은 상품 구매 페이지를 인용했다.

위처럼 설정후 전원을 껏다켜면 정상 동작이 가능하다.





온도조절기 가격이 결코 저렴하지 않았지만, 온도조절기 고장으로 혹시나 모를 난방비 폭탄을 대비했다는 것으로 오늘 교체기를 마무리해본다.



(근데 이런 문제가 자주 발생했음에도 불구하고 제조사 홈페이지에는 어떠한 조치 및 교환 내용이 없다는 것이 안쓰럽다.)

반응형
반응형

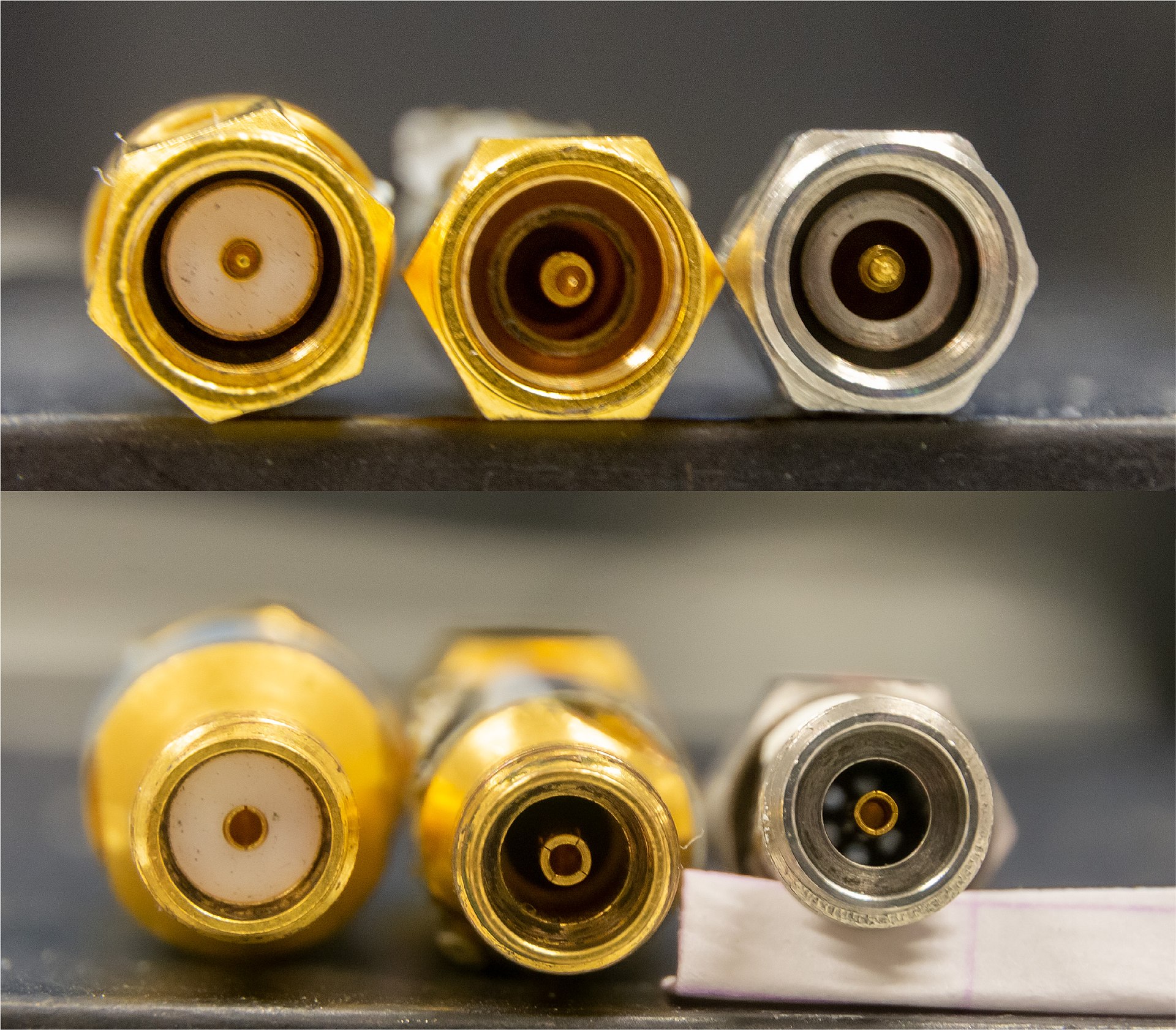

SMA(왼쪽), 3.5mm(중앙) 및 2.92mm(오른쪽) 동축 커넥터 . 상단: Male, 하단: Female. via@.https://en.wikipedia.org/wiki/SMA_connector

SMA (SubMiniature version A) 커넥터란 흔히 알고있는 TV안테나와 같은 동축케이블의 한 종류이며, 이름에서도 알수 있듯이 초소형(Sub Miniature) 커넥터를 채용하였다. 실생활에서는 WiFi안테나나 소형 Radio수신기 등에 주로 사용된다.

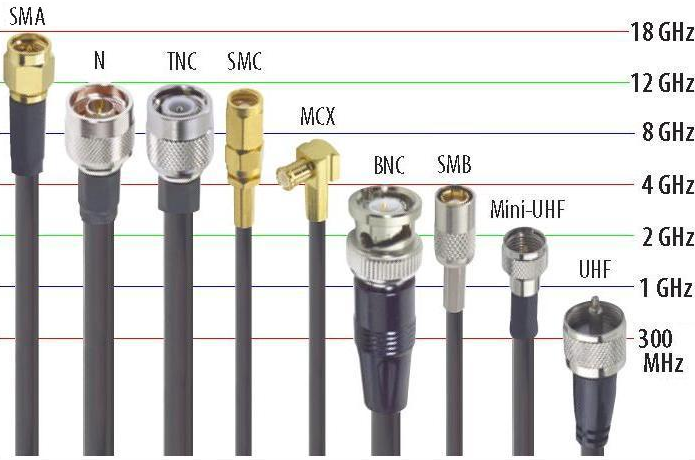

다양한 종류의 RF동축케이블과 사용 주파수 대역. via@. https://www.zseries.in/



여타 다른 커넥터와 마찬가지로 스크류의 암/수 구분(Female/Male) 역시 존재하며 중앙 핀의 암/수 구분에 따라

SMA와 RP(Reverse Polarity)-SMA로 또 나뉘어진다.



WiFi(무선인터넷) 안테나 커넥터로 SMA형식을 채용하게 되면서 일부 사용자가 안테나를 개조 또는 변형( 허용 Gain값보다 높은 Gain의 안테나 사용) -> 전파 커버리지가 다소 넓어질수 있음) 하는 것을 방지하기 위해 기존 SMA 커넥터와 형상은 유사하나 내부 중앙심선 핀을 반대로(Reverse) 만들어서 서로 호환이 안되게 만든것이 바로 RP-SMA이다.

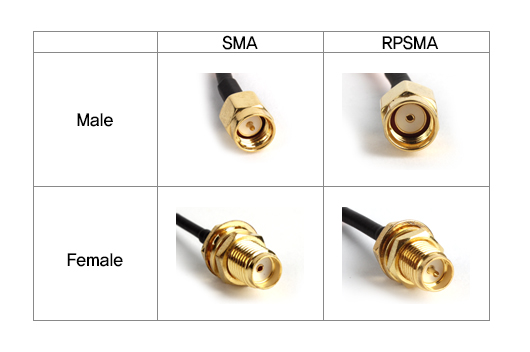

SMA 커넥터와 RP-SMA 커넥터 암/수 구분 via@.https://www.devicemart.co.kr/goods/view?no=1320909

당연히 SMA 수나사 커넥터에 RP-SMA 암나사 커넥터를 채결하여도 중앙심선은 연결되어 있지 않기때문에 무용지물인 셈이다.

반응형
반응형

1. SSH 접속


2. sudo nano /etc/dhcpcd.conf 엔터


3. 방향키로 아래로 스크롤하면서 아래와 비슷한 내용을 찾아 맨앞 주석(#)을 지우고 본인 환경에 맞게 수정


interface eth0

static ip_address=192.168.1.2/24

static routers=192.168.1.1

static domain_name_servers=192.168.1.1


eth0은 이더넷포트(랜포트)0번을 의미하며, ip_address는 말그대로 설정할 고정ip주소. 뒤에 /24는 서브넷마스크

router는 공유기 주소를 쓰면 되며, 밑에 domain name server는 입력 안해도 됨(공유기 쓰는 조건에서.)


수정했으면 저장(Ctrl+S)을 하고 nano편집기를 종료(Ctrl+X)하고 라즈베리파이를 재부팅(sudo reboot)하면 된다.

반응형
반응형

전원켜자마자 F2 키 누르면 바이오스(BIOS) 설정화면으로 진입된다.


다른 메이커들과 키가 달라서 애먹었다.

반응형
반응형

정전이나 기타 사유로 PC가 OFF 됐을시 다시 전원이 복구되면 PC를 자동으로 부팅되게 하는 방법이 있다.



BIOS 설정을 변경하면 되는데 BIOS 제조사마다 상이하므로 제조사 홈페이지나 메뉴얼 또는 검색을 통해 확인하길 바란다.



*. 관련 검색 키워드 : BIOS제조사 + AC Power Loss





1. BIOS 설정 화면으로 진입(부팅시 Del or F2 or F10 등)

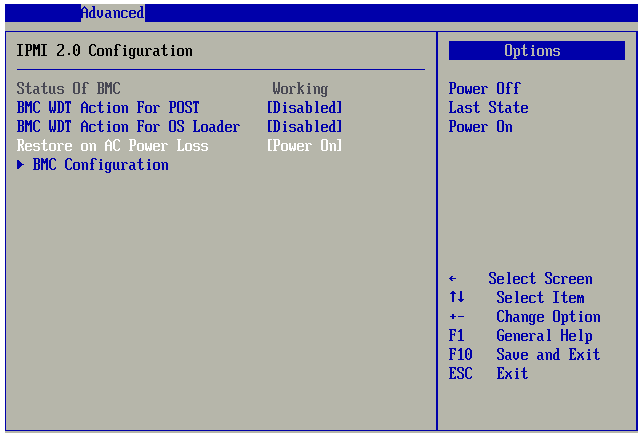

2. Chipset 설정에서 AC Power Loss 설정 찾기



3. 해당 설정은 S0 또는 ON으로 변경후 저장



반응형
반응형

출처 : http://www.hackerschool.org/Sub_Html/HS_University/HardwareHacking/14.html


본 서적과 함께 AVR 개발 실습을 하기 위해선 다음과 같은 세 가지가 필요하며,

이 준비 과정은 일반적으로 15분에서 30분 정도 소요 될 것입니다.


- 첫 째, AVR 전용 컴파일러 설치

- 둘 째, AVR 개발을 쉽게 할 수 있도록 도와주는 통합개발도구(IDE) 설치

- 셋 째, AVR 키트에 대한 하드웨어 드라이버 설치


1. WinAVR의 설치

  - WinAVR은 컴파일러, 디버거, 분석도구의 모음입니다.

  - 즉, 실제 개발의 핵심이 되는 파일들을 제공합니다.

  - 설치되는 파일들 : gcc, g++, gdb, nm, ld, objdump, readelf 등

  - WinAVR 설치

    - http://sourceforge.net/projects/winavr/files/

    - 바로다운: http://sourceforge.net/projects/winavr/files/WinAVR/20100110/

    - 짧은 링크: http://bit.ly/gcPMiX

  - 기본 설치 폴더는 C:\WinAVR-20100110\입니다.





2. AVR Studio4 설치

  - 위 WinAVR에 대한 GUI 기반 통합개발 환경을 제공하는 도구입니다.

  - 즉, AVR Studio는 WinAVR에 대한 사용자 인터페이스인 셈입니다.

  - AVR Studio4 설치

    - http://www.atmel.com/tools/STUDIOARCHIVE.aspx (4.19 설치 권장)

    - register 버튼을 눌러서 등록 후 다운로드 가능

    - 등록 없이 바로 다운 : http://www.atmel.com/Images/AvrStudio4Setup.exe

    - 짧은 링크 : http://bit.ly/JaTVrT (실행파일 링크 경고가 나오면 무시하고 계속 진행)

  - Windows7의 경우 설치 중 멈춤 현상이 발생하는 경우가 있는데,

    이 때엔 다른 프로그램들을 닫고 바탕화면으로 이동하면 설치가 계속 진행됩니다.

  - 기본 설치 폴더는 C:\Program Files\Atmel\입니다.

  - AVR Studio 설치 후 추가로 나타나는 Junggo USB 드라이버도 함께 설치합니다.






참고> AVR ToolChain

  - AVR ToolChain은 ATMEL 자체적으로 제공하는 컴파일러입니다.

  - 개발자는 WinAVR과 AVR Toolchain 중 하나를 선택하여 사용합니다.

  - 우리는 WinAVR 이미 컴파일러를 설치했기 때문에 ToolChain은 설치하지

    않아도 되며, 단지 참고로 설치 경로를 알려드립니다.

  - http://www.atmel.com/dyn/products/tools_card.asp?tool_id=4118

  - 링크 : http://www.atmel.com/Images/avr-toolchain-installer-3.3.0.710-win32.win32.x86.exe

  - 짧은 링크 : http://bit.ly/K8pbub



3. JMOD128 개발 키트의 USB 드라이버 설치

  - http://www.silabs.com/products/mcu/pages/usbtouartbridgevcpdrivers.aspx

  - http://www.silabs.com/Support%20Documents/Software/CP210x_VCP_Win_XP_S2K3_Vista_7.exe

  - 짧은 주소 : http://bit.ly/IKV0cs

  - 설치 후 나타나는 CP210x USB to UART Bridge도 함께 설치합니다.





만약 드라이버 설치가 정상적으로 됐다면, JMOD128 USB 케이블을 PC에 연결했을 때

장치관리자에 다음과 같이 CP210x USB to UART Bridge 드라이버가 나타나야 합니다.

만약 드라이버 설치가 잘 되지 않는다면 USB 케이블을 여러번 재장착 해보시기 바랍니다.





이로써 개발 환경 구축이 완료 되었습니다!


참고로 상위 버전인 AVR Studio5도 배포되고 있으나, 버전 4에 비해 프로그램이 무겁고,

설치도 오래 걸리며, 결정적으로 우리가 사용하는 ATmega128과의 호환성이 떨어지는 이유로

추천해드리지 않고 있습니다.
