SMA 커넥터와 RP-SMA 커넥터 구분

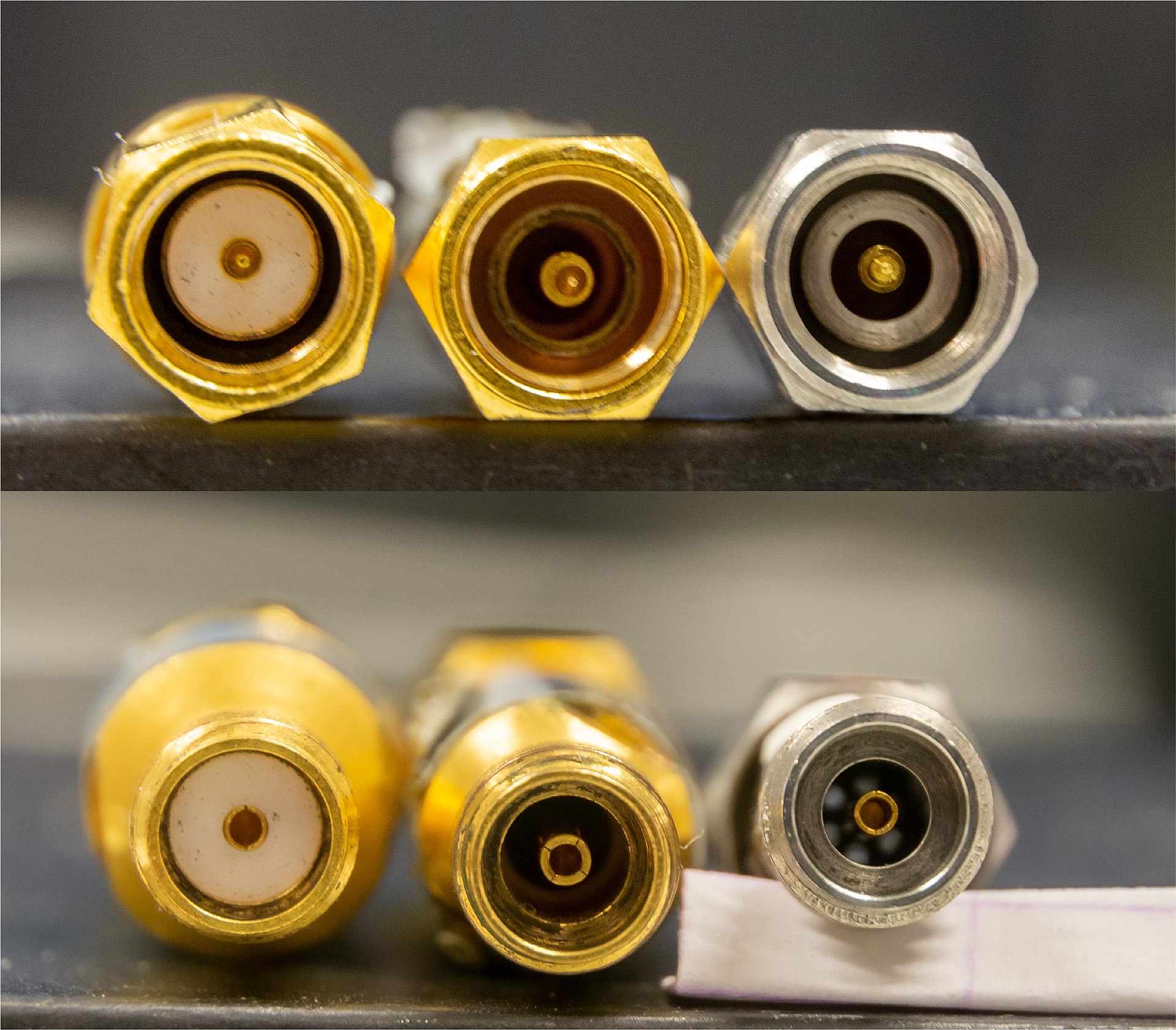

SMA(왼쪽), 3.5mm(중앙) 및 2.92mm(오른쪽) 동축 커넥터 . 상단: Male, 하단: Female. via@.https://en.wikipedia.org/wiki/SMA_connector

SMA (SubMiniature version A) 커넥터란 흔히 알고있는 TV안테나와 같은 동축케이블의 한 종류이며, 이름에서도 알수 있듯이 초소형(Sub Miniature) 커넥터를 채용하였다. 실생활에서는 WiFi안테나나 소형 Radio수신기 등에 주로 사용된다.

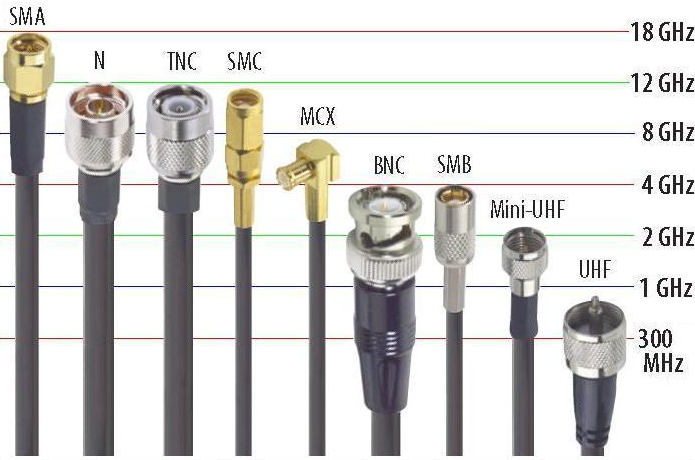

다양한 종류의 RF동축케이블과 사용 주파수 대역. via@. https://www.zseries.in/



여타 다른 커넥터와 마찬가지로 스크류의 암/수 구분(Female/Male) 역시 존재하며 중앙 핀의 암/수 구분에 따라

SMA와 RP(Reverse Polarity)-SMA로 또 나뉘어진다.



WiFi(무선인터넷) 안테나 커넥터로 SMA형식을 채용하게 되면서 일부 사용자가 안테나를 개조 또는 변형( 허용 Gain값보다 높은 Gain의 안테나 사용) -> 전파 커버리지가 다소 넓어질수 있음) 하는 것을 방지하기 위해 기존 SMA 커넥터와 형상은 유사하나 내부 중앙심선 핀을 반대로(Reverse) 만들어서 서로 호환이 안되게 만든것이 바로 RP-SMA이다.

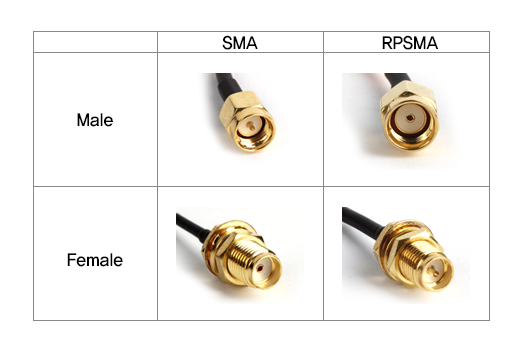

SMA 커넥터와 RP-SMA 커넥터 암/수 구분 via@.https://www.devicemart.co.kr/goods/view?no=1320909

당연히 SMA 수나사 커넥터에 RP-SMA 암나사 커넥터를 채결하여도 중앙심선은 연결되어 있지 않기때문에 무용지물인 셈이다.
